- Modell: TG 60
- Farbe: anthrazitgrauer Kräusellack
Abdeckplatte: aluminiumfarben
Deckel: Plexiglas
- Baujahr: 1965
- Verkaufspreis: 1980,-- DM
|
|
| |
- Modell: TG 502
2- oder 4-Spur
- Farbe: weiß oder anthrazit/alufarben
- Baujahr: 1967
- damaliger Preis:
2270,- DM(4-Spur), 2160,- (2-Spur)
TGF 1 die Fernbedienung für TG 502/504
|
|
| |
- Modell: TG 504
- Farbe: weiß oder anthrazit/alufarben
- Baujahr: 1967
- damaliger Preis: 1995,- DM
|
|
| |
- Modell: TG 550
- Farbe: anthrazitgrauer Kräusellack
Abdeckplatte: aluminiumfarben
Deckel: Plexiglas
- Baujahr: 1969
- Verkaufspreis: 2400,-- DM
|
|
| |
- Modell: TG 1000 bis TG 1020
- 2-Spur oder 4-Spur
- Bandgeschw.: 19 - 9,5 -4,75 cm/Sek
- 3 Köpfe, 3 Motore, Multiplay, Vor- und Hinterbandkontrolle
Spulendurchmesser: 22cm
- Farbe: schwarz und aluminiumfarben
- Baujahr: 1970
- Verkaufspreis: 1798,-- DM
Bilder mit freundlicher Unterstützung von:
Herrn Thomas Bock |E-Mail|
Herrn |Jens K.|
|E-Mail|
Diese Acryl-Abdeckhaube wird von Franz Renger,
Fon: 0911/862173 | f.renger@t-online.de | nachgefertigt.
Im Original wurde eine schwarze PVC-Haube als Zubehör verkauft, deren Lebensdauer jedoch begrenzt war.
Von der schwarzen Haube gibt es heute kein Exemplar mehr.
Im Prinzip gab es 4 Versionen:
- TG 1000 bis Gerätenummer 14300
- TG 1000 ab Gerätenummer 14301
- TG 1000 C (Fertigung bei Uher)
- TG 1020 (Fertigung bei Uher)
- Sprachlaborversion
Bei 1 und 2 gibt es Unterschiede in der Laufwerksansteuerung (Relaisplatine hinten) und der Tonmotoransteuerung (Platine am Tonmotor und hinten die Platine mit den Ein-/Ausgangsbuchsen)
3 unterscheidet sich von 2 hauptsächlich durch wieder geänderte Laufwerkssteuerung hinsichtlich Computer (die TG 1020er Knacksunderdrückung ist das gleiche, elektronisch aber etwas anders gelöst und schaltbar) und hat bereits den großen Tonkopfträger (angeblich stabiler, tatsächlich aber naja)
Dann ist noch der Unterschied bei den 2-Spurtonköpfen. Im 1000er wurden die etwas breiteren Schmetterlingsköpfe verwendet (Spurbreite 2,5 mm glaube ich, etwas mehr Dynamik) und ab dem TG 1000C irgendwann die normalen 2-Spurköpfe mit 2 mm Spurbreite. Die letzteren sind dafür wesentlich länger haltbar. Bei den 4-Spurköpfen gab es keine Unterschiede.
Insgesamt muß man festhalten, daß die Elektronikplatinen nur bedingt bzw. mit Basteleien austauschbar sind. Es gibt dann noch minimale Unterschiede bzgl. Unterdrückung von Schaltstörungen durch mechanische bzw. bauliche Änderungen.
Wenn man also einen Ersatzteilspender sucht, sollte man möglichst aus der gleichen Serie sich eins zulegen. Wenn man dann Baugruppen tauscht, muß man aber trotzdem alles neu einmessen.
|
|
| |
- Modell: TGS 1000
- Schulversion
|
|
| |
Zubehör:
- TGF 3: Fernbedienung für alle laufwerksfunktionen und Aufnahme
- TB 1025: LH-Band mit mattierter Rückbeschichtung, Bandlänge: 1000m, d=22cm
- TDS 1000 Einbausatz füer Diasteuerung mit Impulsgeber, Vertonungsmöglichkeit, Fernfokussierung
- TPS 1000 Programmsteuereinheit zur bel. Wiederholung ganzer Bänder oder Bandabschnitte
- TQE 1000 Quadrofonie Nachrüstsatz
|
|
| |

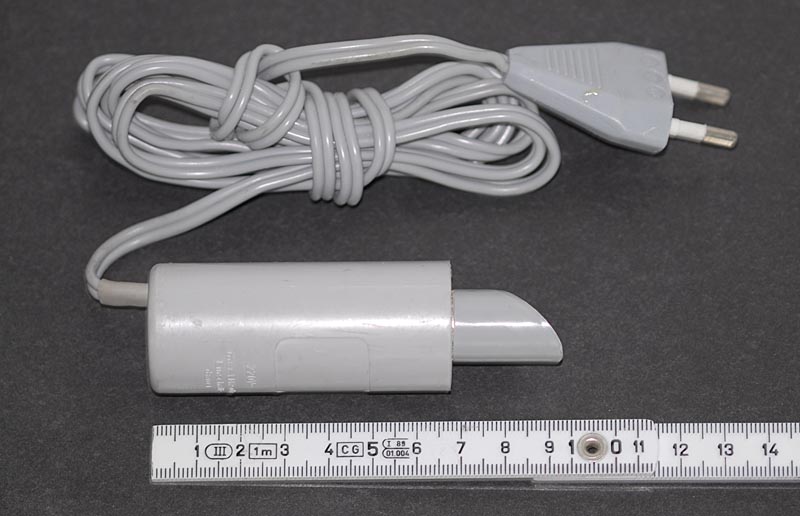

Entmagnetisierungsdrossel
Wohl ursprünglich von Telefunken hergestellt. Das Labelfeld ist hier jedoch leer.
Beschriftung:
220V. max. 1 Minute Einschaltdauer. d= 30mm, l=94mm
|
|
| |

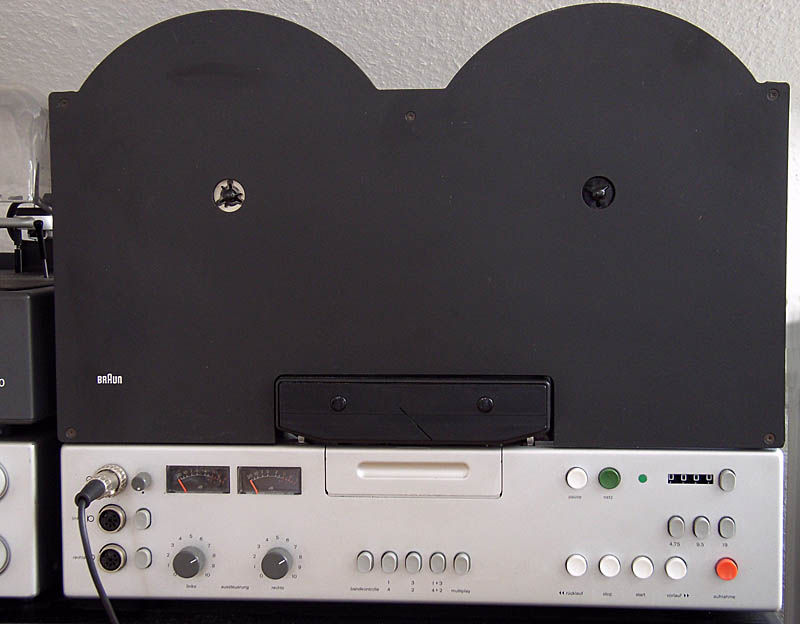

TD 1000
Bandabdeckung "Mickey Mouse Ohren
Neupreis 1972: 45,-DM
|
|
| |
Yeah - that's me, about 1970.
Im Vordergrund ein DUAL-Turntable und daneben
die TGF 3 Fernbedienung(140,--DM);
im Hintergrund rechts mein TG 1000.
|
|
| |
Die Geräte im Einzelnen:
| Typ | Was? | Farbe | Bj. | Preis |
TG 60 |
Tonbandgerät |
weiß/alufarben - graphit/aluf. |
65 | 1980 |
TG 502 |
Tonbandgerät |
weiß oder anthrazit/aluf. |
67 |
2160 |
TT 502/4 |
Tonbandgerät |
weiß oder anthrazit/aluf. |
67 |
2270 |
TG 504 |
Tonbandgerät |
weiß oder anthrazit/aluf. |
67 |
1995 |
TG 550 |
Tonbandgerät |
anthrazit/aluf. |
68 |
2400 |
TGF 1 |
Fernbedienung |
anthrazit |
67 |
25 |
TGF 2 |
Fernbedienung |
weiß |
68 |
170 |
TD 1000 |
Abdeckhaube |
acryl |
70 |
25 |
TG 1000 |
Tonbandgerät |
schwarz und aluf. |
70 |
1798 |
TG 1000/2 |
Tonbandgerät |
schwarz und aluf. |
70 |
1798 |
TGF 3 |
Fernbedienung |
schwarz |
70 |
140 |
TG 1000/4 |
Tonbandgerät |
schwarz und aluf. |
72 |
1848 |
TG 1020 |
Tonbandgerät |
schwarz und aluf. |
74 |
1848 |
TG 1020/4 |
Tonbandgerät |
schwarz und aluf. |
74 |
1848 |
TPS 1000 |
Programmsteuereinheit |
schwarz und aluf. |
74 |
170 |
|
|
