Gebrauchsanweisungen, Technische Informationen, Stromlaufpläne aller Geräte der Braun -atelier Reihe
ÜbersichtCassetteCompact DiscFernbedienung MöbelLautsprecherPlattenspieler(P)ReceiverTunerVerstärker

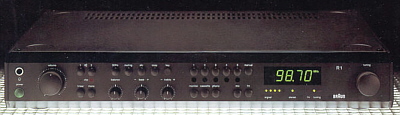

R1

R1



Bedienungsanleitung 1981
Technische Information -VII-1982
Stromlaufplan -VII-1982
R2

R2



Bedienungsanleitung -III-1989
Technische Information -IV-1986
Stromlaufplan -IV-1986
R4

R4



R4: Bedienungsanleitung -VII-1987
R4/1 [SAMPO-Prozessor] Stromlaufplan XII-87
R4/2 [TATUNG-Prozessor] Stromlaufplan III-89
R4/1, R4/2 + CC4/1, CC4/2: Technische Information
R4/1, R4/2 + CC41, CC4/2: Lageplan -IX-1988
R4/2: CD fernbedienen und Lautsprecher schalten
R4/2: Ruhestrom einstellen

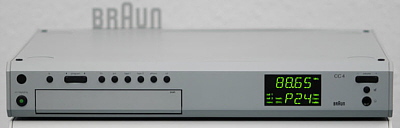

CC4

CC4



CC4: Bedienungsanleitung -XI-1987
CC4/1 [SAMPO-Prozessor] Stromlaufplan XI-87
CC4/2 [TATUNG-Prozessor]Stromlaufplan IV-89
R4/1, R4/2 + CC4/1, CC4/2: Technische Information
R4/1, R4/2 + CC41, CC4/2: Lageplan, 'Toblerone' und 'Luftpumpe'


Servicehinweise für Vertragshändler:


R1 2x3 Lautsprecher 09-1984
R1 Digitale Frequenzanzeige 03-1983
R1 Frequenzanzeige Lautsprecher 1983-1987
R2 LS-Anschluss 11-1987
CC4 Kanal setzt aus 12-1988
CC4 Netzbrummen 03-1988
R4-CC4 Anzeigeprüfung im Servicemode 10-1989
R4-CC4 Computerschnittstelle 01-1988
R4-CC4 Display UKW Feldstaerke Fehler 01-1989
R4 -CC4 Fehlfunktionen Display Prozessor Netzteil 10-1989
R4-CC4 Fremdspannung zu hoch 12-1988
R4-CC4 kein Ton 03-1989
R4-CC4 LED Anzeige nachleuchten 03-1988
R4-CC4 Microprozessoren 08-1990
R4-CC4 Prozessoreinbau
R4-CC4 Senderspeicher 09-1989
R4-CC4 Sicherungswiderstaende 02-1990
R4-CC4 Störempfindlichkeit IR-Eingang 11-1987 / 03-1988
R4 TVA Empfindlichkeit 12-1987
CC4 TVA-Empfindlichkeit 05-1988
R4-CC4 TVA ausschalten 10-1988
R4-CC4 TVA Bedienfehler 10-1988
R4-CC4 unterschiedliche Fehler 03-1989
R4 falsche Mittenanzeige 11-1987
R4 Klirrfaktor 05-1989
R4-TV3 Moire 08-1990
